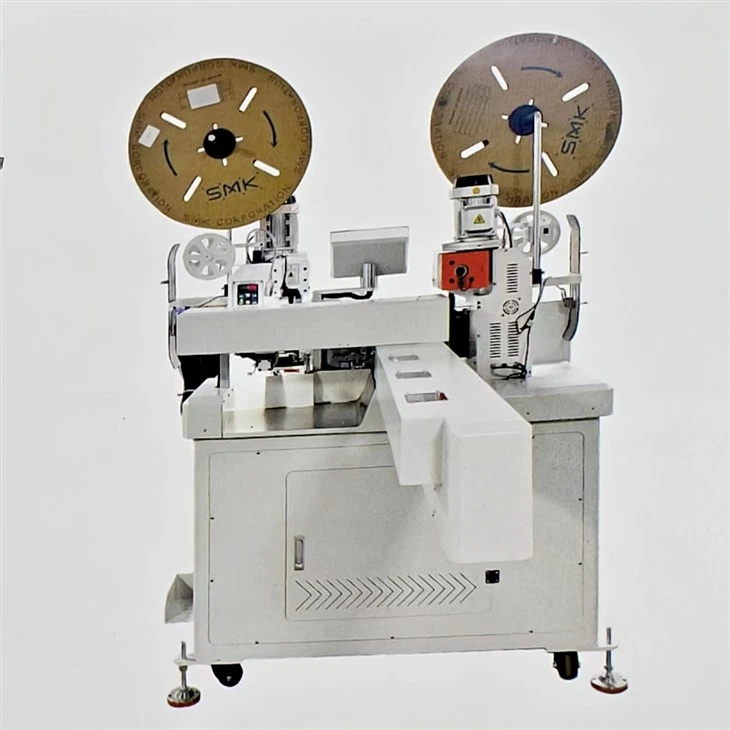

Akıllı kablo işleme ekipmanı tedarikçisi olarak, yıllarımı üretim katlarında yürüyerek, hat duruşlarında sorun gidermeyle ve tel kusurlarının sessiz maliyetleriyle boğuşan imalatçıları dinleyerek geçirdim. Otomatik montaja güvenen herkes için (özellikle otomotiv, elektronik veya cihaz kablolaması için) tek bir kablodaki küçük bir kusur bile hattın kapanmasına, yeniden işleme israfına veya en kötüsü arızalı bir son ürüne neden olabilir. Bu nedenle tedarik ettiğim Otomatik 5 Telli Çift Kıvrımlı Tek Kalaylama Makinesi yalnızca bir kıvırma ve kalaylama aracı değildir: sürecinin her adımına yerleştirilmiş proaktif bir kusur tespit sistemidir. Bugün, bu makinenin tel kusurlarını maliyetli felaketlere dönüşmeden önce nasıl tespit ettiğinin perdesini aralamak istiyorum.
Kablo kusurlarının neden şimdi her zamankinden daha önemli olduğuyla başlayalım. Örneğin elektrikli araçlara yönelik modern kablo demetleri son derece hassas bağlantılar gerektirir; kırık bir iç kablo, yanlış bir yalıtım şeridi veya eksik kalaylama bile aralıklı elektrik kesintilerine ve bir güvenlik tehlikesine yol açabilir. Küçük ve orta ölçekli tel işleme atölyeleri için 5 telli demetlerin manuel olarak incelenmesi yavaş, tutarsız ve insan hatasına açık bir işlemdir. Otomatik 5 Telli ünitemiz, iş akışının her aşamasına tahribatsız kalite kontrolleri dahil ederken, çift kıvırma ve tek noktalı kalaylamayı birleştirerek beş ayrı kabloyu (veya önceden kesilmiş demetleri) tek geçişte işleyecek şekilde tasarlanmıştır. Hassas uzunluk hazırlığı için Kablo Kesme Makinesi-SA 003 veya özel kablolama ihtiyaçları için Koaksiyel Kablo Sıyırma Makinesi gibi baştan sona bağlantılı bir kalite kontrol zinciri oluşturarak diğer tel işleme araçlarıyla da sorunsuz çalışacak şekilde tasarlanmıştır.
İlk savunma hattı, makine ham telleri besleme mekanizmasına yükler yüklemez başlayan hat içi boyut ve yapısal incelemedir. Operatörlerin saatte bir avuç numuneyi kontrol ettiği manuel süreçlerin aksine, bu makine, yapay zeka destekli görüntü analiziyle eşleştirilmiş yüksek çözünürlüklü optik sensörleri kullanarak 5 kablolu paketteki her kabloyu gerçek zamanlı olarak tarar. Bu sensörler, besleme rayında hareket ederken her bir kablonun yalıtımının, çekirdeğinin ve iletkeninin görüntülerini yakalar ve dört yaygın yapısal kusuru kontrol eder: kırık teller, büyük boyutlu veya küçük boyutlu yalıtım, yalıtım çentikleri ve çekirdek yanlış hizalaması. Örneğin, bir telin çıplak gözle fark edilemeyecek kadar küçük bir iç teli kırılmışsa, sensör sürekli bir iletken ile kırık bir iletken arasındaki ışık yansıması farkını algılar; bu boşluklar yüksek çözünürlüklü görüntüde belirgin bir koyu çizgi oluşturur ve makine bunu anında işaretler. 2022 Tel İşleme Endüstrisi Karşılaştırma Raporuna göre bu, ince tel kopmalarının %15'e kadarını kaçıran manuel kontrollerden çok daha güvenilirdir.
Bir sonraki adım, kritik bir kontrol olan hat içi iletkenlik testidir; çünkü yapısal olarak sağlam bir tel bile oksidasyon, korozyon veya iletkenin eksik maruz kalmasından kaynaklanan gizli iletkenlik kusurlarına sahip olabilir. Otomatik 5 Telli Çift Kıvrımlı Tek Kalaylama Makinesi, bunu test etmek için kıvırmayı beklemez; bunun yerine, kalaylama ve kıvırma adımlarından önce her bir telin iletken ucuna hafifçe dokunan kontak probları kullanır. Her prob, iletken üzerinden düşük voltajlı bir akım göndererek direnci milisaniye cinsinden ölçer. Bir telin direnç seviyesi, makinenin önceden ayarlanmış eşiğinden %5 daha yüksekse (oksidasyonun yaygın bir işareti veya zayıf tel bağlantısı), üzerinde herhangi bir çalışma yapılmadan önce reddedilir. Bu, malzeme verimliliği açısından büyük bir kazançtır: Kötü bir kabloyu kıvırıp daha sonra arızalanması için zaman harcamak yerine, makine arızalı kabloları hemen ayıklayarak yüksek karışımlı kablo geçişlerinde israfı %20'ye kadar azaltır. Bu adım, çok telli montaj için kullanılan Otomatik Çoklu Tel Delme Makinesi gibi aletlerle birlikte çalışır, ancak tek telli iletkenlik kontrolümüz, her bir telin son kablo demetine girmeden önce standartları karşılamasını sağlar.
Daha sonra, makineye adını veren iki temel süreç (çift kıvırma ve tek kalaylama) gelir ve bu adımlar, en hedefe yönelik kusur tespitinin gerçekleştiği yerdir. Çift kıvrım, her bir kablonun iletkeni üzerinde iki ayrı basınç noktası oluşturacak şekilde tasarlanmıştır: biri yalıtım gerilim azaltıcısını kavramak için, diğeri ise çıplak iletkeni bir terminale kıvırmak için. Kıvrımlardan herhangi biri yanlış hizalanmışsa, gereğinden az veya aşırı basılmışsa, makinede, her bir kabloya uygulanan kuvveti gerçek zamanlı olarak ölçen, her bir kıvırma istasyonunda yerleşik bir sıkma kuvveti monitörü (CFM) bulunur. Örneğin, demetteki üçüncü kablodaki kıvrım gerekli kuvvetin %10 altındaysa (terminali güvenli bir şekilde tutmak için çok zayıfsa), CFM bir uyarıyı tetikler ve bir sonraki istasyona geçmeden önce bu kıvrımı reddeder. Aşırı bastırmak da aynı derecede tehlikelidir: iletken telleri kesebilir, bu nedenle makinede ayrıca kıvrımlı terminalin profilini ölçen ve tam boyut toleranslarını karşılamasını sağlayan bir yükseklik sensörü vardır.
Tek kalaylama başka bir önemli kalite kontrolüdür. Çıplak iletkenin ince bir lehim tabakasıyla kaplanması anlamına gelen kalaylama, korozyonu önler ve kıvrılma dayanıklılığını artırır, ancak eşit olmayan veya eksik kalaylama, bağlantı arızasına yol açabilir. Otomatik 5 Kablolu ünite, uygulandığı sırada kalaylama katmanını kontrol etmek için kızılötesi (IR) termografiyi kullanır. IR sensörü kalaylama sırasında iletkenin sıcaklığını ölçer ve ayrıca kaplama boşluklarını kontrol etmek için bitmiş kalay alanını tarar. Bir telin kalay alanında %90'dan daha az kaplı bir nokta varsa (düzensiz lehim akışından kaynaklanan yaygın bir kusur), makine bunu işaretler. Ek olarak, bir kalınlık ölçer, kalay katmanının derinliğini kontrol ederek, çok ince (oksidasyona yatkın) veya çok kalın (bu da fazla lehimin izolasyona sızmasına neden olabilir) olmadığından emin olur. Bu, kalay kalınlığını mikroskobik düzeyde gözle görmek veya ölçmek mümkün olmadığından, manuel incelemenin karşılayamayacağı bir adımdır.
Bu makinenin kusur tespitini özellikle değerli kılan şey, entegre veri kaydı ve uyarlanabilir öğrenme sistemidir. Her kusur (türü, kablo demeti üzerindeki konumu ve meydana gelme zamanı), operatörlerin gerçek zamanlı olarak erişebileceği veya kalite denetimleri için indirebileceği yerleşik bir kontrol paneline otomatik olarak kaydedilir. Örneğin, makine belirli bir tel makarasındaki kırık telleri sürekli olarak işaretliyorsa, gösterge paneli bu modeli göstererek operatörleri daha fazla üretimi etkilemeden önce kötü tel partisi konusunda uyaracaktır. Makine aynı zamanda zamanla öğreniyor: Daha fazla kusur kaydedildikçe sensör eşiklerini farklı kablo ölçülerini, yalıtım türlerini veya kalaylama malzemelerini hesaba katacak şekilde ayarlıyor ve ilk 100 üretim çalıştırmasından sonra hatalı reddetmeleri %12'ye kadar azaltıyor. Bu uyarlanabilirlik, her yeni kablo türü için manuel ayarlamalar gerektiren sabit ayarlara sahip eski makinelere göre büyük bir yükseltmedir.
Elbette hiçbir tel işleme hattı tek bir makine değildir, bu nedenle Otomatik 5 Telli Çift Kıvrımlı Tek Kalaylama Makinemiz, tam otomatik, sıfır hatalı bir iş akışı oluşturmak için diğer araçlarla sorunsuz bir şekilde entegre olacak şekilde tasarlanmıştır. Örneğin operatörler önceden kesilmiş telleri Kablo Kesme Makinesi-SA 003'ten doğrudan bu makineye besleyebilir, manuel kesmeyi atlayabilir ve incelemeden önce kusurların kesilmesi olasılığını azaltabilir. Koaksiyel kablolar gibi özel kablolar için, Koaksiyel Kablo Soyma Makinesi ile eşleştirilmesi, dış yalıtımın ve iç iletkenin eşit şekilde soyulması sağlar; Auto 5-Wire makinesi daha sonra yapısal inceleme sırasında bunu doğrular. Çoklu kablo demeti montajı için, terminalleri muhafazalara yerleştiren Otomatik Çoklu Kablo Delme Makinesi ile uyumlu olarak çalışır ve kablo hazırlığından bitmiş montaja kadar eksiksiz bir süreç oluşturur. Daha küçük işlemlerde bile, işlem sonrası organizasyon için Bilgisayarlı Tel Sıyırma ve Sarma Makinesi ile kolayca eşleşebilir, böylece kusurlu teller otomatik olarak ayıklanır ve iyi olanlar paketlemeye hazır hale gelir.
Bu sistemin pratikte nasıl çalıştığını ilk elden gördüm. Geçtiğimiz yıl, otomotiv kablolama alanındaki bir müşteri, 5 telli kablo demetlerinde çoğunlukla gizli tel kopmaları ve manuel incelemenin gözden kaçırdığı kıvrım yanlış hizalamasından kaynaklanan %8'lik bir kusur oranıyla uğraşıyordu. Otomatik 5-Telli ünitemize geçtikten sonra kusur oranları ilk üç ayda %0,5'in altına düştü. Gerçek kazanç sadece daha az yeniden çalışma değil, aynı zamanda hat durmaları olmadan sıkı üretim terminlerine ulaşma yeteneğiydi. Makinenin arıza uyarıları da kesintisiz olduğundan özel denetçilere gerek yoktur; operatörler tüm gün kablolara bakmak yerine bakım ve kuruluma odaklanabilir.
Artık yeni ekipmanlara yatırım yapmanın büyük bir karar olduğunu biliyorum. Her üreticinin kendine özgü ihtiyaçları vardır: Bazıları küçük çaplı elektronik kabloları işler, diğerleri ağır otomotiv güç kablolarıyla ilgilenir, bazıları yüksek hacimli üretim gerçekleştirir, diğerleri ise düşük hacimli prototip çalışmaları yapar. Bu nedenle Otomatik 5 Telli Çift Kıvrımlı Tek Kalaylama Makinemiz, tel ölçüsü (10 AWG'den 28 AWG'ye kadar), kıvrım kuvveti eşikleri ve kalaylama parametreleri için ayarlanabilir ayarlarla özelleştirilebilir ve böylece prosesinize tam olarak uyar.
Beklenmedik kusurlardan, hat duraklamalarından ve karınızı etkileyen yeniden çalışmalardan bıktıysanız, kusur tespit teknolojimizin sizin için nasıl çalışabileceğini keşfetmenin zamanı geldi. Ekibimiz tel işleme ekipmanlarında onlarca yıllık deneyime sahiptir ve mevcut iş akışınızı gözden geçirmeye, Kablo Kesme Makinesi-SA 003 veya Koaksiyel Kablo Soyma Makinesi gibi diğer aletlerle entegrasyon hakkındaki soruları yanıtlamaya ve Otomatik 5 Telli Çift Kıvrımlı Tek Kalaylama Makinesinin hattınıza nasıl uyabileceğini göstermeye hazırız. Kablo kusurlarının üretiminizi engellemesine izin vermeyin; daha fazla bilgi edinmek için bugün bize ulaşın.
Referanslar
Tel İşleme Endüstrisi Karşılaştırma Raporu. (2022). Küresel Tel ve Kablo Üreticileri Birliği.
Uluslararası Elektroteknik Komisyonu. (2021). Kablo Demeti Kalite Testi Standardı (IEC 62153-4-7).
Otomotiv Elektroniği Konseyi. (2023). Elektrikli Araç Kablo Demetleri için Kalite Gereksinimleri (AEC-QM-100).
